1.5 Zabbix のインストール - (4) 基本的な監視設定(ホストの登録)

機器の監視登録方法の説明をします。ZabbixはSNMPやZabbixAgent、等、様々な監視プロトコルに対応していますが、まずは、一番単純なping (端末の死活監視) で、Zabbixの機能を確認することをお勧めします。

監視対象機器のIPアドレスと通信の確認

ping監視を行う対象のIPアドレスを確認します。今回はサンプルとして、自宅の無線LANルータを登録するので、そのアドレス192.168.0.1からpingの応答が返ってくるかコマンドラインで確認します。

ping IPアドレス

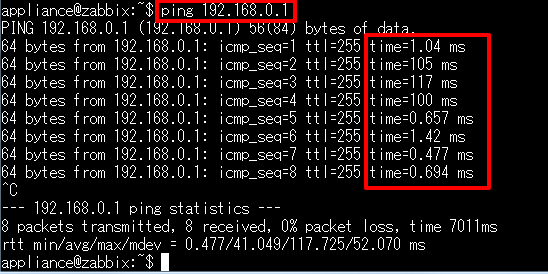

実行結果

f:id:Unam:20171230110653p:plain

linux版のpingはデフォルトだと無限に繰り返すので、ctrl+cで終了します。
Time=の右側が応答時間です。この図のようになっていれば、監視対象から応答が返ってきています。

存在しない端末にpingを行った場合

f:id:Unam:20171230111132p:plain

監視監視対象の電源が入っていないか、もともと存在しない場合は、Destination Host Unreacheableとなります。

監視対象側のFireWallでpingの応答を拒絶されている場合

f:id:Unam:20171230112021p:plain

これは、pingのあて先のWindows7側のファイアウォールで拒絶されているケースです。この場合、ctrl-cで終了するまで、ずーと待っています。

接続対象側の仕様によって応答も異なるかもしれないので、うまくいかない場合は接続対象側の設定も確認してみてください。

unam-computer.hatenadiary.com

機器の登録

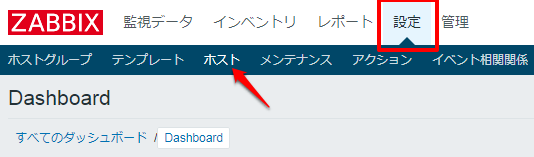

監視機器の登録は、Zabbixのメニューから設定をクリックします。 その下のサブメニューが切り替わります。そのなかからホストをクリックしてください。

f:id:Unam:20171230113037p:plain

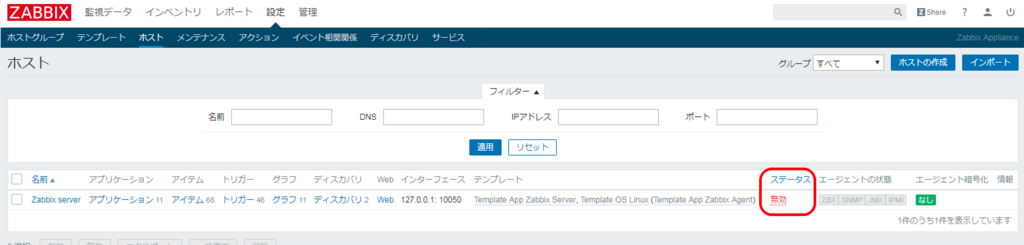

ホスト表示画面です。Zabbixをインストールした時点では、Zabbix serverというZabbix自身の稼動状況を確認するためのホストが1台登録されています。ただ、このホストもステータスは無効となっているので、監視している機材は一台もない状態です。

f:id:Unam:20171230113455p:plain

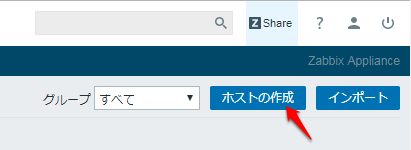

新たに監視機器を登録するには、右上のホストの作成をクリックします。

f:id:Unam:20171230114407p:plain

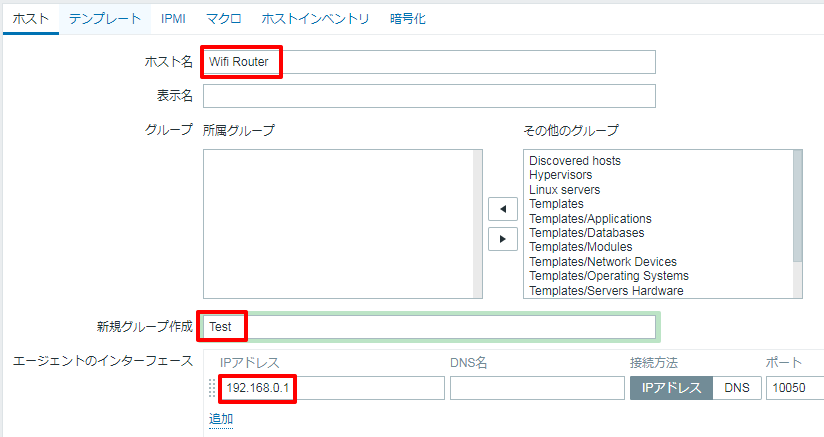

ホスト登録画面です。ここで監視対象機器の情報を登録します。

f:id:Unam:20171230123500p:plain

項目 説明
ホスト名 任意の名称を指定してください。英数字のみ。空白はOKです。日本語も使えますが、一部の画面で文字化けするので、英字のみにしておいたほうがよいです。
新規グループ作成 ここも任意の名称をしてください。
エージェントのインターフェース 監視対象のIPアドレスを指定します。

ホスト登録処理(Zabbixマニュアル)
1 Configuring a host [Zabbix Documentation 3.4]

Zabbixには、公式テンプレートと呼ばれる様々な機器・監視プロトコルに対応したテンプレートが最初から入っています。pingチェックを行うテンプレートも用意されているので、監視するホストに対しそのテンプレートを登録します。

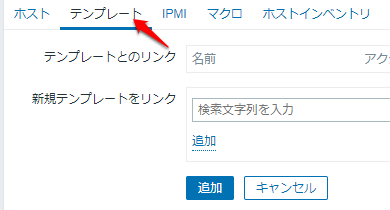

テンプレートタブをクリックします。

f:id:Unam:20171230122036p:plain

新規テンプレートをリンクの欄に、pingと入力すると、その名称を含むテンプレートのリストが表示されます。

f:id:Unam:20171230122651p:plain

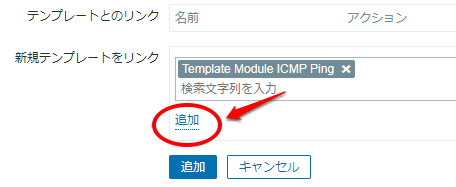

表示されたTemplate Module ICMP Pingをクリックしてください。選択したTemplateが入力された状態になります。この状態で入力フィールの追加リンクを押してください。

f:id:Unam:20171230122818p:plain

間違えて下側にある、追加ボタンを押してしまうと、テンプレートのないまま機器が登録されてしまいます。それに気づかず「いつまでも監視データが出てこない・・・」というのは、「ZABBIXあるある」です。

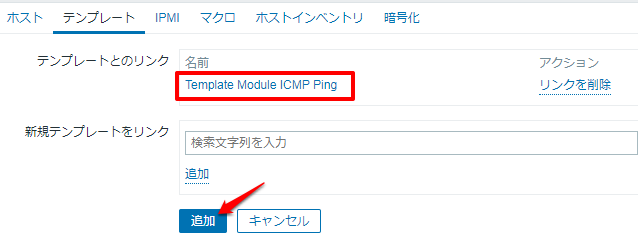

テンプレート選択をすると、テンプレートとのリンク欄に選択したテンプレートが表示されます。この状態を確認し、最後に追加ボタンを押します。

f:id:Unam:20171230124010p:plain

これで登録は完了です。 インターフェース欄のIPアドレスや、選択したテンプレートに誤りがないか確認してください。もし間違いがあった場合は、ホストの名前をクリックすると、先ほど設定した画面になるので、修正を行ってください。

f:id:Unam:20171230124159p:plain

選択したテンプレートで、どのような監視項目が設定いるか確認するために、アイテムのリンクをクリックしてください。

f:id:Unam:20171230124806p:plain

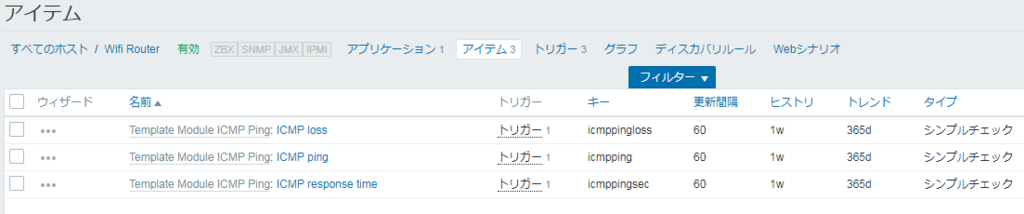

ping用のテンプレートに、3つの監視アイテムが含まれていることが確認できます。

f:id:Unam:20171230125027p:plain

各アイテムの内容は、以下のとおりです。

名称 用途
ICMP loss パケットの欠損率
ICMP ping 処理結果(成功/失敗)
ICMP response time 応答速度

各アイテムが上記のような処理を行うのは、アイテムの名称ではなく、キーに記載された内容で決まります。

Ping監視で利用できるキーについては、の詳細は以下のページで確認可能です。

シンプルチェック(Zabbixマニュアル)
5 Simple checks [Zabbix Documentation 3.4]
